Hat jemand einen Tipp wo man sich einen Prototypen PCB fertigen lassen kann? Damit ich Speisung und uC verifizieren kann

Also, freut mich dass da soviel Interesse vorhanden ist.
Für die Mechanik hab ich jemanden, Elektronik mache ich selber. Bilder vom fertigen Produkt, ich sag mal dass sollte einigermassen gehen. Da ich sicher etwa 5 Stück wegbringe könnten sich die PCB's langsam in einem bezahlbaren Rahmen bewegen. Da aber sowieso erst die Front sowie das Gehäuse evaluiert wird, wird es wohl erst einen "elektronischen" Prototypen geben (vielleicht nur 1-2 Worte ausgeleuchtet)
Dann kann ich auch genau sagen wo die Kosten liegen und dann kann sicher jeder einen "Bausatz" bestellen.

Vielleicht mache ich dann hier mal noch ne Umfrage bei den Interessierten betreffend Front (Sprache und Farbe)

pyro: Hätte ca. 1h auf Horw, aber falls mal was aussergewöhnliches ansteht hab ich zumindest ne Adresse. Find das Konzept genial, sollte es viel mehr von geben. Warst du schonmal da?

Hätte gesagt so 50x50cm und würde sie in englisch machen.
Habe aber gerade eine Offerte für eine Folie für 98.- erhalten, mal sehen wieviel davon Initialkosten sind. Hab mal noch ein Unternehmen wegen direkt Siebdruck angefragt.

Das kommt sehr darauf an was denn alles selfmade ist und welche Qualität und vorallem welche Stückzahl.
Grob geschätzt hätte ich gesagt ca. 250.-

Ich habe vor längerer Zeit mal eine sogenannte WordClock gesehen und fand Idee und Design ziemlich cool. Leider sind die Dinger für einen normalo Bürger kaum erschwinglich - kosten immerhin 1300.-

Deshalb hab ich mir den Entschluss gefasst so ein Ding selbst zu bauen.

Was ist eine WordClock?:

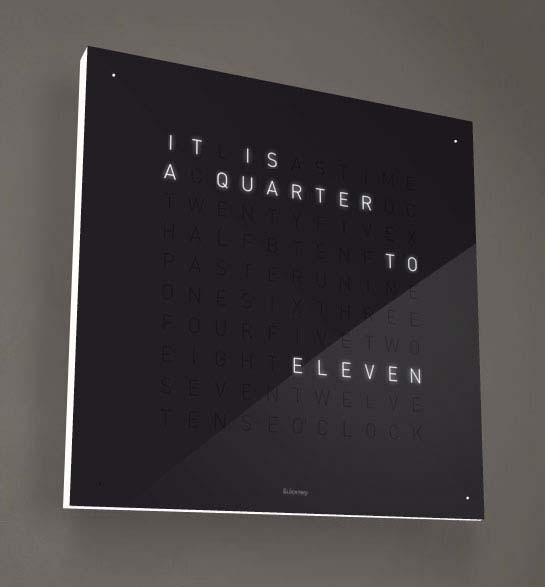

Eine WordClock ist eine Uhr welche die Zeit anstelle von Zeigern oder digitalen Zahlen in ganzen Wörtern darstellt. Siehe Bild

Konzept:
Werde das hier stets verfeinern, soll einfach mal etwas da stehen

Die Frontplatte aus geschnittenem Alu Blech oder Acrylglas mit Klebefolie.
Die Anfrage für die Folie ist pendent, vorteil wäre, dass das ganze leicht in verschiedenen Farben gestaltet werden könnte.
Sobald ich die Folie und das Acryl habe, werde ich mal paar Bilder reinstellen.

Update vom 1. März: Die Folie ist als Einzelstück viel zu teuer und würde wohl auch in einer Serie nicht wirklich rentieren. Nächster Approach ist der Siebdruck auf Acrylglas.

Update vom 5. März: Offerte für Siebdruck ist unterwegs

Update vom 17. Juli: Die Frontplatte wird als Original beim Hersteller bezogen. Dies schafft Freiheit beim Design und ist mit 135.-/Stück durchaus erschwinglich.

Beleuchtung wird mittels LED's realisiert, wobei jeder Buchstabe einzeln ausgeleuchtet werden soll, dies ergibt eine Gesamtzahl von 110 LEDs. Dabei wird Reihenweise multiplexed. Ob mehrere Farben oder nur eine ist noch offen, MulticolorLED wäre möglich. Zusätzlich soll ein Ambilight vorhanden sein.

Update vom 17. Juli: Ambilight wieder verworfen

Steuerung übernimmt voraussichtlich ein CortexM3, vielleicht etwas ein Overkill, aber PIC liegen mir nicht. Für den Zeitabgleich wird ein DCF77 Funkempfänger verbaut.

Update vom 17. Juli: Prozessor CortexM0 anstatt CortexM3

Mechanik:
to be done...

Elektronik:
to be done...

Pendenzen:
- Order a front panel (black/english) bestellt
- Chassis design (gibt mehr oder weniger die Printdimensionen vor)
- Schaltungsdesign

• Speisung (welche Spannungen) -> 3.3V
• LED Ansteuerung, Treiber, (Multicolor?)
• CortexM0 verifizieren
• DF77 Receiver

- Evaluation Prozess

• Evaluation board CortexM0
• Prototypen nötig?
• LEDs und Diffusor

- Software design

• Language package
• DF77 readout

- Preisabschätzung

Hätte sonst noch jemand Interesse an so einem Ding? Bei einer etwas höheren Stückzahl könnte man diverse Teile professionell fertige lassen, was Zeit spart und Qualitativ sicher besser ist.

Bisher gemeldet (unverbindlich, nur Merkliste):

- 2cool4u
- stim0r0l
- Tazzler
- Lintu
- sweatcher
- rovster
- Irrer
- Primetime
- Mumie
- conqueror
- el-nino
- CruSher
- made00

Der Grund warum ich frage, wenn sich ein paar melden könnte man das ganze mechanische sowie auch die Prints vielleicht herstellen lassen was dann auch zu einem qualitativen Gewinn führen würde.
Ich hab mal für die Folie angefragt aber noch keine Antwort bekommen. PCB für ein Einzelstück sind kaum lohnenswert, wenns mehrere sind jedoch schon. Wenn ich die Folie und die Plexi habe mach ich mal einen kleinen Beleuchtungstest, Folienfarbe und Lichtfarbe kann sich dann ja jeder selber aussuchen.

Was praktisch wäre, wenn jemand Zugang zu einer CNC Fräse hätte um Holz oder MDF zu bearbeiten.

edith: hab mal nen Projektlog gestartet

Das ist eine rein hypothetische Frage, hätte sonst noch jemand interesse an einer Nachbildung der Wordclock?

Gut danke, ich erstell mal ne Vektorgrafik und frag mal was das kosten soll. Vielleicht sollte ich besser jetz schon nen Projektlog starten

Hab ich mir auch schon überlegt, vielleicht muss ich da mal einen Versuch wagen.
Am liebsten wäre mir wenn jemand wirklich bereits Erfahrung hat

Da hab ich eben für Folien nichts gescheites gefunen, oder hab ich was übersehen? Die Laser und Aquacutter sind eher auf Metalle und feste Kunststoffe ausregerichtet.
Gibt es bei Acrylglas grosse Typenunterschiede?

Keiner?
Wo kann man sich folien schneiden/stanzen/lasern lassen?

Also ich brauch Hilfe eines Material Spezialisten.

Ich hätte gerne eine ca. 5mm dicke, schöne Acryl/Plexiplatte, auf der Rückseite eine schwarze Folie mit der Schriftmatrix (sollte ein Glanzeffekt entstehen) und dann noch ein Diffusor (dünne Plexiplatte aufrauhen?).
Weiss jemand wo ich diese Dinge am Besten organisiere?

Hat jemand Beziehungen oder kann das sogar selber machen?

Kann sonst im Verlauf vom Tag mal noch eine Skizze anhängen wenn ich dazu komme.

Ah ok, hab ich noch fast vermutet

Ja kann man machen

Brauche eine Kleinigkeit von Conrad aber wegen Versandkosten, Mindestmengenzuschlag etc kaum lohnenswert. Braucht sonst noch jemand in absehbarer Zeit etwas?

Ja genau so ein Ding
Dachte für in die eigene Wohnung eine gute Sache. Wie meinst du das mit dem Copyright, sehe da jetzt nicht so eine Problematik. Produziere ja nicht weiss ich wieviele Stücke davon.

Dann werd ich mich mal ans Schaltungsdesign und Frontplatte machen. Die Idee mit Plexifront find ich auch noch schön.

Wenn das Konzept etwas beisammen ist werd ich mal nen Projektlog starten

Ich hab da ne Idee für ne spezielle Uhr - hab ich mal gesehen. Ist etwas schwer zu beschreiben, ich mach bei Gelegenheit mal eine Skizze. Jedenfalls soll nicht ein Ziffernplatt sondern quasi eine Textmatrize(gibt da die Rätsel wo man Wörter suchen muss)

Nun müsste ich eine solche Frontplatte herstellen und weiss nicht ob ich die lasern oder mit wasser schneiden lassen soll und wieviel eine ca. 40x60cm platte etwa kosten würde - also die Textmatrize

Hat da wer Erfahrungswerte?

Wodurch wird das Caching definiert?

Ich hätte hier noch eine Performace Frage, rein vom Datendurchsatz im Netzwerk ist Streamen auf mehrere Clients eigentlich nicht so ein Problem, ein 720p sollte ja eine Datenrate von ca. 4mb/s haben.
Wie sieht es mit lesen von der Festplatte aus, wenn er jetzt zwei Filme von der Selben Platten lesen müsste? Unbedenklich?

Ich finde das mit dem "erst in 4 Jahren nachrüsten" so ne Sache. Da musste jetzt soviel Geld in die Finger nehmen, dass du in 2 Jahren direkt nen neuen und zu dem Zeitpunkt auch besseren Rechner kaufen kannst.
Für diese Strategie fallen die Preise zu schnell und ist die Entwicklung zu stetig.
