Serverschrank selber bauen

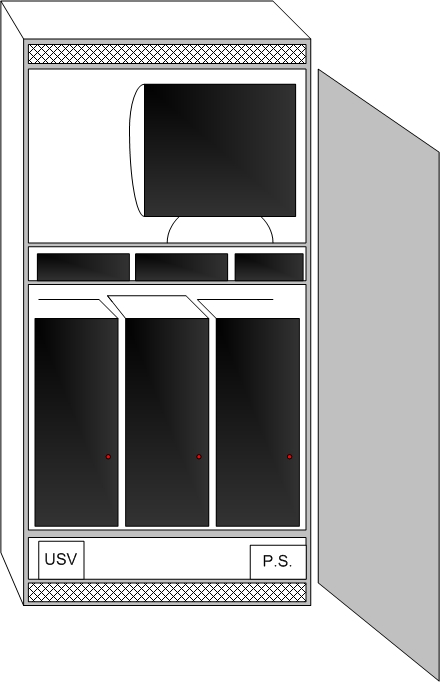

Ich möchte mir bald einen Serverschrank bauen. Dabei möchte ich sehr draufachten das die PC's nicht an Luftmangel leiden, das teil aber auch absolut leise ist. Zuerst aber mal was zur einrichtung..

Zu oberst möchte ich das ein 19Zoll Monitor platz hat, sowie Cd Gerümpel,..
In der 2ten Reihe ist Platz für Switch, Modem , Panel ...
IN der 3ten Reihe stehen bis zu 3 Server (Rechner)
in der 4ten Reihe (ganz zu unten) ist ne usv, und n Netzteil für die Stromversorgung.

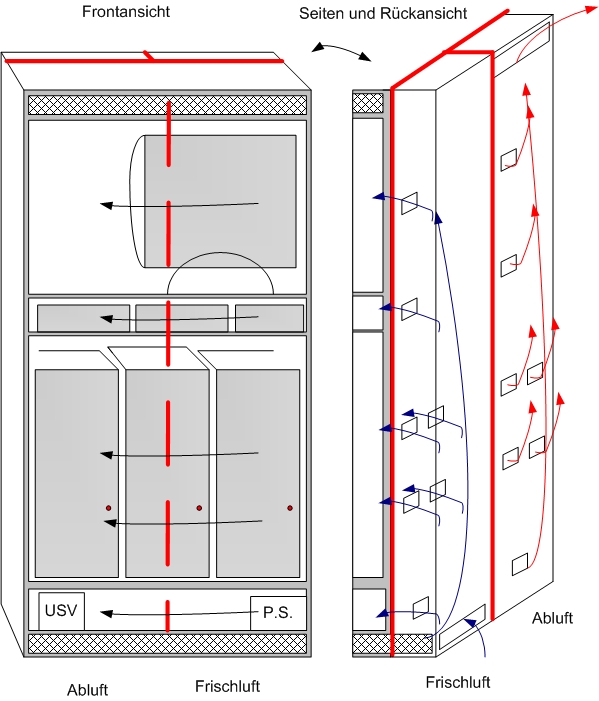

Nun zur Idee mit der Belüftung.
Der Schrank ist mit einer Doppelwand ausgestatet.Dieser Zwischenraum ist in 2 Bereiche unterteil (Rote linie) - in einen Kanal für Frischluft und einen für abluft..

Lüfter am boden pusten langsam die luft in den Frischluftschacht, diese wird von verschiedenen 80er Lüftern in die jeweiligen (Etagen) gesaugt. Nach dem sich die Luft erwärmt hat, wird sie in den Abluftkanal ausgestossen.., dort sind Lüfter am bede des Kanals, die die Abluft leise wegpusten ...

(gecheckt?) - frage , kann das funktionieren, was würdet ihr ändern .. ?

>mehr kommt noch >

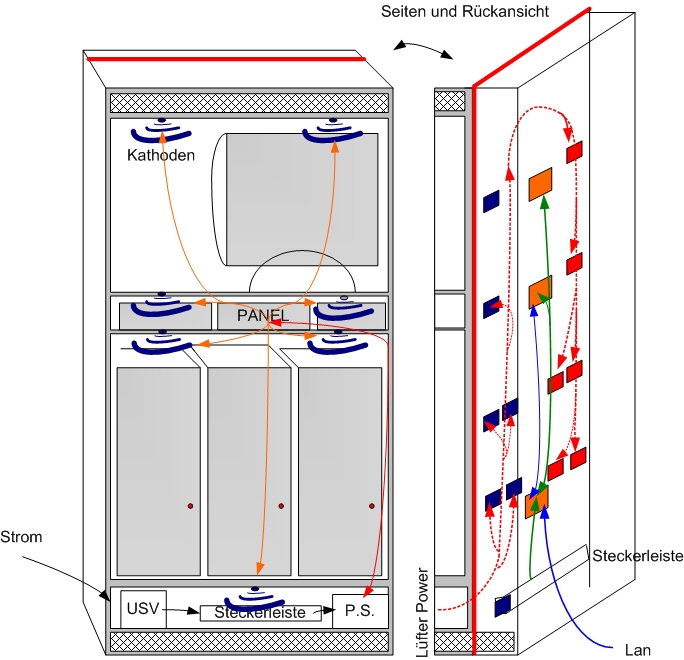

Auf diesem Bild ist mehr zur verkabelung zu sehen ...

den ganz genauen Plan muss ich dann noch machen ... denn ich hab vor ein Diplay in die Tür einzubauen davon aber später.

[danke für deinen Beitrag]

(dein Zeichnung ist nicht ganz ohne !!!!!!! HMMMMMMMM ) da muss ich nochmal über die bücher und Zeichnungen... könnte wirklich besser sein....

grübel
------------------------ zu meiner Theorie

das mit der Lüftung ist wirklich so ne sache. Vieleicht bau ich n modell aus Karton.

Ich hab noch keine Ahnung wie viele Lüfter ich verwenden will. Ich will den Schrank so leise wie möglich machen. Werde das teil auch schalldämmen (von innen ) und auch im luftschacht.

Idee war das die lüfter so langsam drehen das sie eben fast keinen Lärm machen, damit es nicht zu einer art unterdruck kommt sondern immer schön frisch luft nachkommt, oder ev. sogar drückt. Wenn es zu viele sind kann ich ja auch einfach lüfter Gitter einbauen. Die Dämm-matten werden warscheinlich einiges bremsen. (werde nicht den ganzen lüftungsschacht auslegen)

mein absoluter traum währe das man garnichts hört ... aber dafür halt 18 (80er lüfter) lüfter verwendet... oder 10 (120er) - aber ich kann das wirklich noch nicht beurteilen.. so richtig....

aber ich hoffe wirklich die idee funktioniert (währe stolz wie oskar)

Zitat: ---------------------------------------------------------------------------------

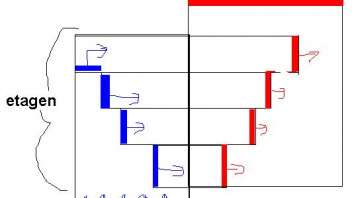

Baust ja in ne Wakü auch nicht ne Pumpe vor und nach den Prozzi, oder? Wink2
-----------------------------------------------------------------------------------------

wenn ein zug bei der sbb zulangsam wird koppeln die auch noch eine lok hinten dran - mein begründun ist daher, das ich denk das der Lüfter zuschwach sein wird die luft durch den lüftungsschacht, durch die Etage durch den abluftschacht rauszupusten.

-> kann man das irgend wie simulieren ?

ich häng mich jetz mal an die Metallbaupläne. Ich möchte den kasten möglichst mobiel machen (sprich leicht) dazu sollt ich nicht all zu viel metall verwenden.
Will ihn aber nicht an ne lan schleppen, ist ja klar-

die baugrösse kommt fast an die 1 meter 90 - aber das muss ich alles nochmal neu studieren, besprechen , aufzeichnen und kritisieren lassen ....

Ich hab mir nochmal gedanken gemacht wegen den Lüftern ---

Nun ich will nicht nochmal so ein riesen bild posten -

Hab das jetz so gemacht das die frisch luft lüfter immer am unteren Ende (rechts unten) einer etage sind, und die Abluftlüfter am oberen ende (links oben), da ja warme luft steigt. Zudem werde ich auf jeder etage nur einen ein und absaug-Lüfter verwenden, ausser in der mittleren Etage wo die 3 PC's stehen-..

Ich werde den schrank so bauen:

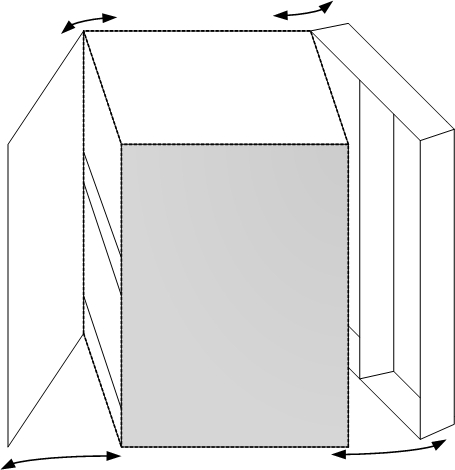

Ich nehme mir einen fertiges Gestell - bei dem man die Regalbretter (etagen) nach lust und laune einhängen kann. Die äusseren Wände werde ich mit leichtem Metall verkleiden. In die Rückwand werde ich die lüfter montieren. wenn das alles fertig ist, kommt die Tür die ich mit einem normalen schanier montiere drann. Dann bau mir eine 2 Tür an die Rückwand, welche die Luftschächte bildet.

Edit:pic

also zum inhalt -

- netzteil
- usv Smart 1000
- 800 Mhz (mit win 98 and Server NT)
- 2,2 Ghz Windows Xp Prof
- 1.3 Ghz Rack - Xp Pro/ oder NT Server)
- 24port 10mbit Switch oder 24port 10/100bit Switch
- 5Port Switch/Firewall
- Modem
- 19 Zoll monitor
- tastatur+mous
- Stromversorgung (Steckerleiste)

Bin gerade am pläne zeichnen
