2 netzteile

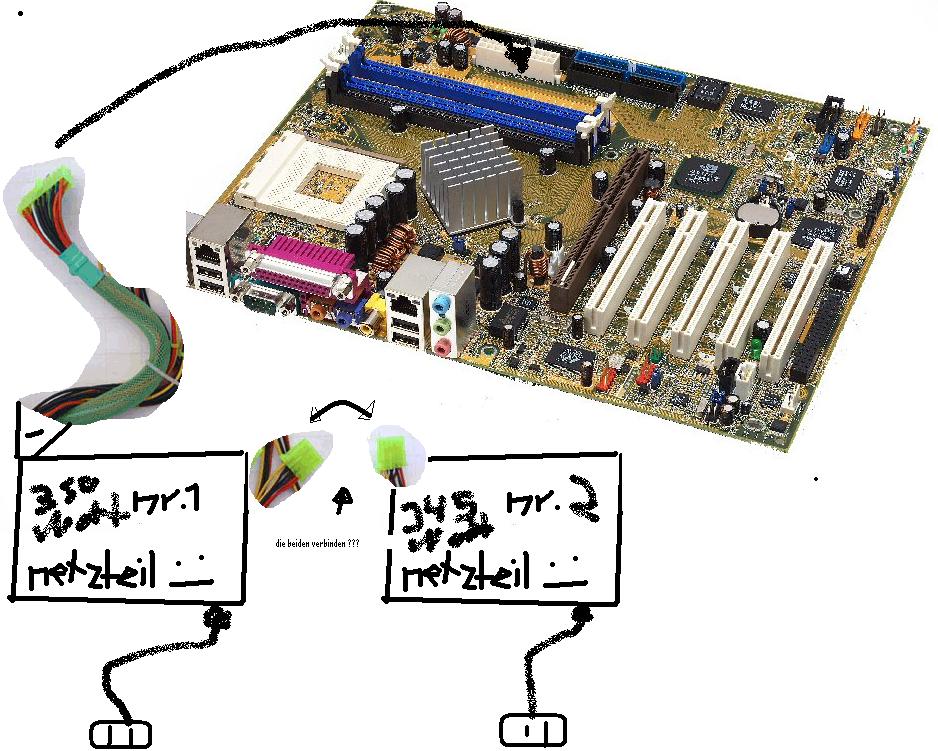

evtl. würde das mit überbrücken eines NEtzteils.. also ein Netzteil auf das
board stecken und beim anderen 20Pin stecker die 2 Pins zum anlassen
überbrücken und alles zusammen an einer Steckerleiste anschalten.

Aber meiner Meinung nach kaufst du dir besser ein neues NT als mit dieser
Notlösung evtlo. beide Netzteile oder sonst was zu Schrotten

naja, notlösung würd ich das ned unbedingt nennen...ich bau auch 2 netzteile in mein case...

das eine auf's mainboard, das andere für pumpe etc...
die pins zum anlassen werden über ein relais geschlossen, wenn da 12V vom haupt nt durchfliessen...

Zitat

Original von melloman
naja, notlösung würd ich das ned unbedingt nennen...ich bau auch 2 netzteile in mein case...

das eine auf's mainboard, das andere für pumpe etc...
die pins zum anlassen werden über ein relais geschlossen, wenn da 12V vom haupt nt durchfliessen...

naja aber schau dir seine Komponenten an.... da Lohnt sich der Aufwand
einfach nicht bzw. was heisst nur ein 350W mein Enermax 350W
hat auch lange hergehalten auch mit nem AMD XP auf 2.3Ghz und
ner übertackteten Graka oder ein P4 2.6@3.5Ghz

naja, wenn man eh n'2. nt rumliegen hat, warum nicht ?

ziemlich dumme idee

zwei netzteile zusammenzuklatschen für ein ganzes sys ist blödsinn ausser du trennst alle nicht-system-hw wies melloman macht

OOR agree. Würde das ganze sehr sauber trennen. Ich werde wohl ein zweites NT für die Beleuchtung verwenden...

Aber was mich interessieren würde. Theoretisch könnte man ja zwischen dem grünen und dem schwarzen Draht einen Schalter einbauen? Wisst ihr wieviel Volt durch den grünen fliessen? Sind das 12Volt?

das ist nicht bloss theoretisch möglich, sondern auch praktisch

hehehehe oke aber wieviel Volt sinds? 12 Volt? Will nich nen 12Volt schalter kaufen und dann sinds 50 oder so;)

also mehr als 12V sinds wohl bestimmt nicht...
hab leider nirgends irgendwelche angaben dazu gefunden...

OMG jungs

schwarz ist schlichtweg Masse auf dem NT und zwar durchwegs. somit schaltest du das netzteil per masse gegen grün ein

ob das netzteil allerdings potenzialgleich mit dem "normalen" nullpunkt ist wage ich zu bezweifeln.

Zitat

Original von OutOfRange
ob das netzteil allerdings potenzialgleich mit dem "normalen" nullpunkt ist wage ich zu bezweifeln.

das kann man ja ausgleichen, indem man je ein minus der beiden nt's verbindet (zum beispiel bei einem molex-stecker oder ähnlich). oder habe ich dich falsch verstanden?

Verbinde doch einfach die beiden Grünen dräte der NT's. (mit Lüstenklemmen und Kabel...) Dann noch die Beiden Massen (Schwarzer Drat) und das Gehäuse der beiden NT's irgendwie verbinden.

das wird mit sicherheit ne lustige sache, ich glaube kaum, dass die beiden NTs da gross freude haben werden. ansich kannste den massenabgleich schon machen vonwegen potenzialgleichheit aber dann beide einfach parallelschalten.... neh

Ich würde das folgendermassen machen:

Netzteil 1:
Mit dem Mainboard verbinden und ev. auch noch die Beleuchtung an MB 1 anschliessen.

Netzteil 2:
Alle anderen Geräte anschliessen (CDROM, DVD, Harddisk, Floppy usw...)

Verkabeln:
Damit das 2. Netzteil auch einschaltet wenn du den Power knopf drückst musst du noch 2 Pins der Beiden Mainboard Stecker verbinden.

Verbinde Folgende PINs:
Pin 14 (PS_ON)
und PIN 15 oder 16 (COM)

Einfach Pin 14 des 1. Netzteil und Pin 14 des 2. Netzteils verbinden.
Und dann noch Pin 15 oder 16 des ersten mit pin 15 oder 16 des 2. Verbinden.

Falls dir das zu Kompliziert ist kannst du auch einfach pin 14 und 15 des 2. Netzteiles überbrücken. Dann startet das Netzteil sobald der PC Stom bekommt. (Mit externer Stromschiene ein und ausschalten)

Zusammenschalten aller PINs würde ich nicht empfehlen. Mit hoher warscheinlichkeit wird das eine Netzteil oder der PC sonst zerstört.
Ev. würde es mit zwei identischen Netzteilen funktionieren.
Aber ist nicht empfehlenswert.

melloman
Ich verstehe nicht wieso du ein Relay nehmen willst.
Das Verbinden der Masse und Power_on Pins reicht völlig.
Bei mir hats jedenfalls wunderbar funktioniert.

die lösung mit der stromschine find ich ein wenig unschön, da ich z.B. die nie ausschalt...
funktioniert das zusammenhängen der kabel der netzteile (14 und 15) ohne risiken und nebenwirkungen ?
die sauberste lösung find ich die mit dem realis...sobald auf nt1 strom ist, schliesst das relais und somit die pins 14 und 15 von nt2...

Soweit ich das beurteilen kann besteht da überhaupt kein Risiko.

Die Netzteile haben auf PIN 14 eine geringe spannung sobald sie am Stom angeschlossen sind.
Sobald du diese Spannung mit dem Netzschalter kurz auf auf masse hängst startet das Netzteil.

Du Verbindest bei dieser Methode also keine Stromführenen Leitungen.
Die beiden Netzteile laufen weiterhin unabhängig.
Schädigungen können jedenfalls keine auftreten. Das einzige was passieren kann ist das es einfach nicht funktioniert. (leicht unterschiedliche Spannungen an PIN14)
Wenn dies der fall ist müsstest du an pin 14 noch je eine Diode anbringen.

Pin 14 NT1 --> Diode -- >¦
------------------------------¦> Pin 14 Mainboard
Pin 14 NT2 --> Diode -- >¦

Hat bei mir allerdings immer ohne funktioniert.

Und das Verbinden von Pin 15 oder 16 ist eigentlich nichtmal nötig.
Denn die Pins werden schon durch die Erdung der Festplatten und des Mainboards verbunden.
Es ist aber sicher sauberer sie auch gleich zu verbinden.
Wie gesagt bei mir hat das ohne Probleme funktioneirt.

Gruss
