Hi Leute
Also erst mal vorn weg: Ich bin neu hier auf dem Board,
schreibe aber jetzt trozdem mal meinen Beitrag.
Wenn ich irgend welche Fehler in Sache Netiquette mache dann sagt's mir bitte gleich.

Also wie der Titel schon sagt werde ich eine "flüssigen" Computer basteln.
Nei nicht so flüssig wie Wasserkühlungen.
In meinem PC ist das Mainboard(CPU, Graka, Ram, Soundka ;-P ) vollkommen im Öl getaucht.

Also hier mal eine Beschreibung:

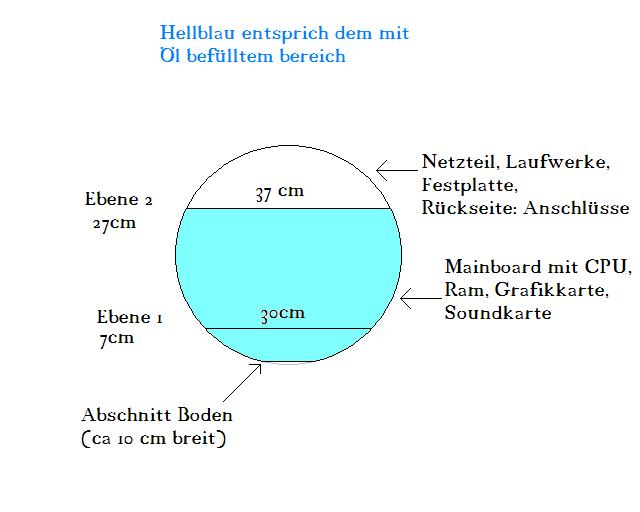

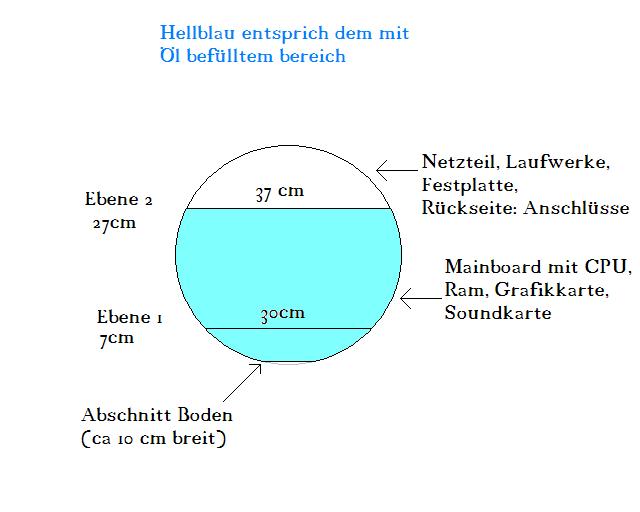

Das Ganze werde ich in einem Rohr (43cm Durchmesser, 43cm lang) unterbringen.
Das Rohr hatt unten eine kleine Waagrechte Flöche dammit es nicht davon rollt.

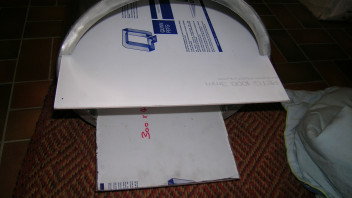

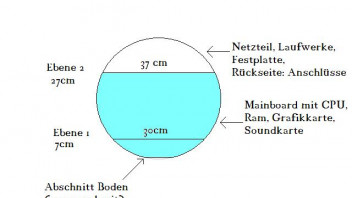

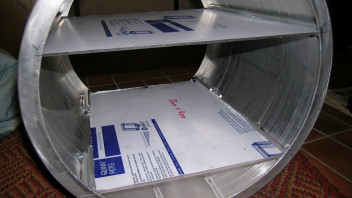

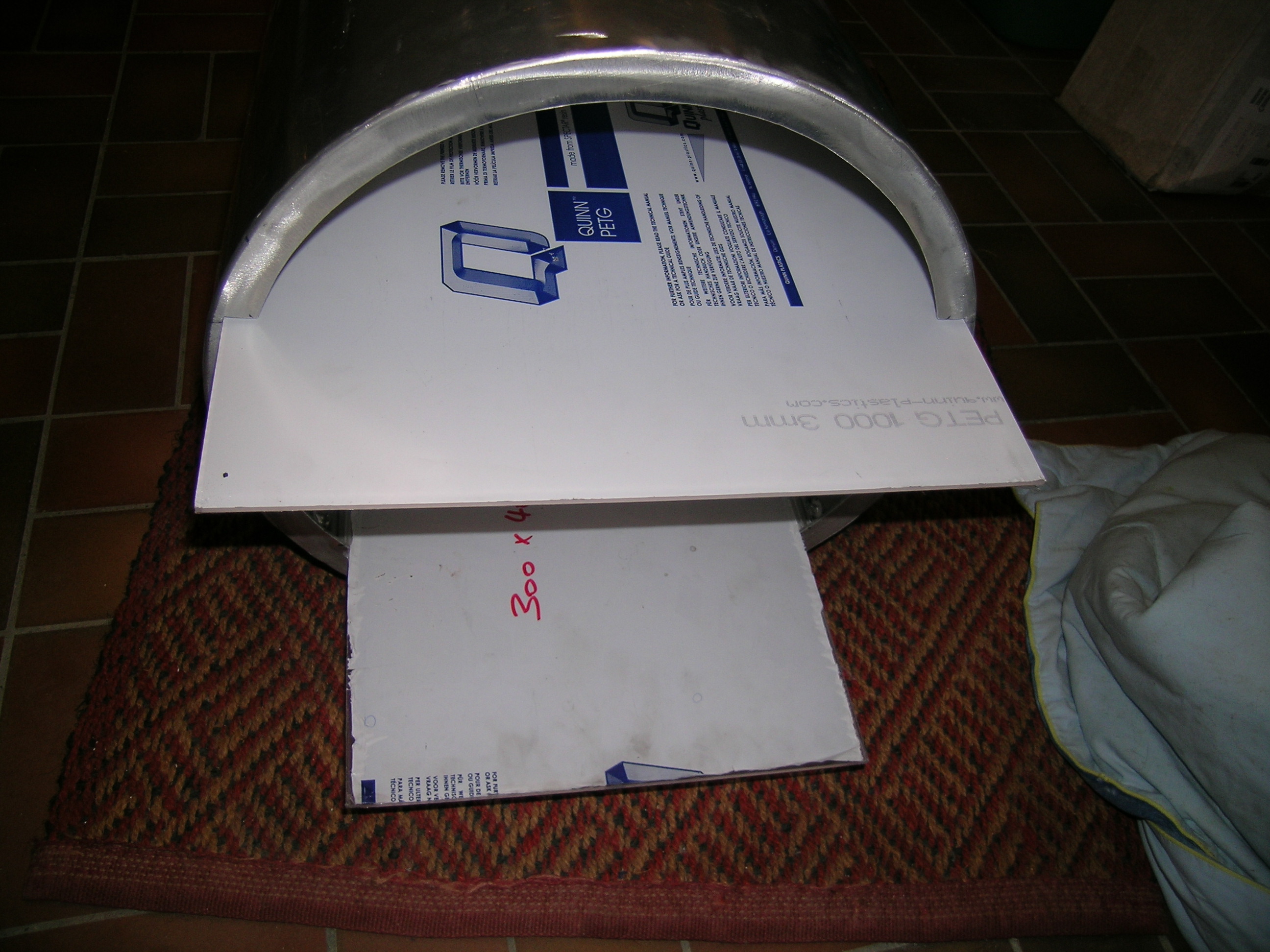

Im Rohr drinn befindet sich zuerst mal ziemlich am Boden eine Ebene aus Plexiglas. darauf wird das Mainboard befestigt.

etwa 20cm höher kommt die zweite Plexiglas Ebene welche oberhalb des Öl-Spiegels liegt. Auf dieser Ebene wird das CD-Laufwerk, Frontpanel (soundka), Netzteil, HArddisk und ein bisschen Elektronische Gags Befestigt.

Das ganze wird vorne und hinten mit Plexiglas verschlossen und mit 35 LIter Parafin-Öl befüllt.

Naja ich hoffe ihr könnt euch das ein wenig vorstellen.
Bilder folgen (hab noch kein ImageHack-Account)

Die Vorteile:
Super Aussehen
Hervoragende Kühlung
es schüzt die Teile vor Korosion

Das Ganze ist 100% fertig geplant und auch schon zu 70% fertig gebaut.

Zur Hardware:

Mein System:
Gigabyte P35 DSç
kingston HyperX 2Gb
Intel Core 2 Duo E6400 @ 3.2 GHz (im Öl dann 3.96)
ASUS En7900Gt Top
Creatic x-Fi fatalyity Platinum

und der ganze Rest ist unintressant

Gehäuse:
Aluminiumrohr (43cm Durchmesser, 43cm lang) schwarz eloxiert.
schienen für Plexiglas Ebenen eingeschweisst
Ebenen und Vor- , Rückwand aus Plexiglas
2 Blau, 2 Rot, 2 Uv-Neons
Selbst gebastlete Steuerung für die Neons.
Verlängerte USB-Adapter (mainboard zu Buchse)
Frontlogo das bei Berührung durch die Statische aufladung den PC einschaltet (bastelbastel :P)
Ofene Harddisk als show (nein das ist nich die richtige für die Daten)
und,und,und....

Also ich hoffe ihr könnt euch etwas vorstellen!
Wie Gesagt Bilder kommen bald und das GAnze wird hoffentlich in 2 Wochen fertig sein.

Hätte Freude an Komentaren, Anregungen, Ideen und Verbesserungen.

WebGhost

ja entschuldigt bitte dass ich von was ganz neuem geschriben habe.
denn bericht von der dcmm mit dem Öl-Computer der ModBrothers hab ich vor etwa 2 wochen auf youtube gefunden. war zwar entäuscht dass es das schon so ähnlich gibt aber ich dachte da mach ich trozdem weiter.

Das Pommes-Frites-bruzel-Problem hab ich mir natürlich gut überlegt:

Als Flüssigkeit benutze ich Parafin-Öl. Diese wird normaler Weise zur Herstellung von Kerzen benützt. Es hat einen höheren Wärmekoefizient als Wasser.
zudem ist das Mainboard so plaziert dass das Öl über denn Heissen Teilen aufsteigt, zur Seite fliesst, die Wärme an das Aluminium-Rohr abgibt und dann unten zurückströmt. Dieser Kreislauf stabilisiert sich schäzungsweise nach ca. einer halben Stunde. Das Metal-Rohr ist aus Aluminium welches ja sehr gut Wärme leitet und hat eine grosse Oberfläche(etwa 0.7 Quadratmeter).
Nur schon bis die 35 Liter mal heiss werden geht's ziemlich lang.
Zudem nimmt die Wärmeabgabe ja exponentiel zur Temperatur zu.

Parafin Wird in Anlagen zur Speicherung von sonnenenergie benötigt.
auch dort profitiert man von einem sehr hohen Wärmekoefizient und sehr hoher Spziefischer-Schmelzwärme.

Im Öl-Bereich sind auch keine Lüfter installier so das das Öl im Bereich CPU,Graka-Kühler,Ram, und Nortbridge keinen Wiederstand zum aufsteigen hat.
Der GraKa-Kühler ist übrigens ein Zahlmann VNF100 bei welchem der eigentliche Kühlkörper auf der CPU zugewanten Seite sitzt.
Ausser meiner CPU hab ich eigentlich keine Stromfresse verbaut. die höchste Leistungsaufnahme wird 240 Watt sehr wahrscheinlich nicht übersteigen.

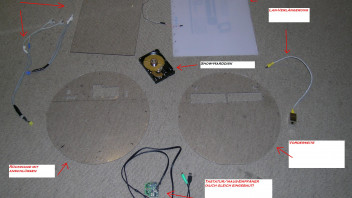

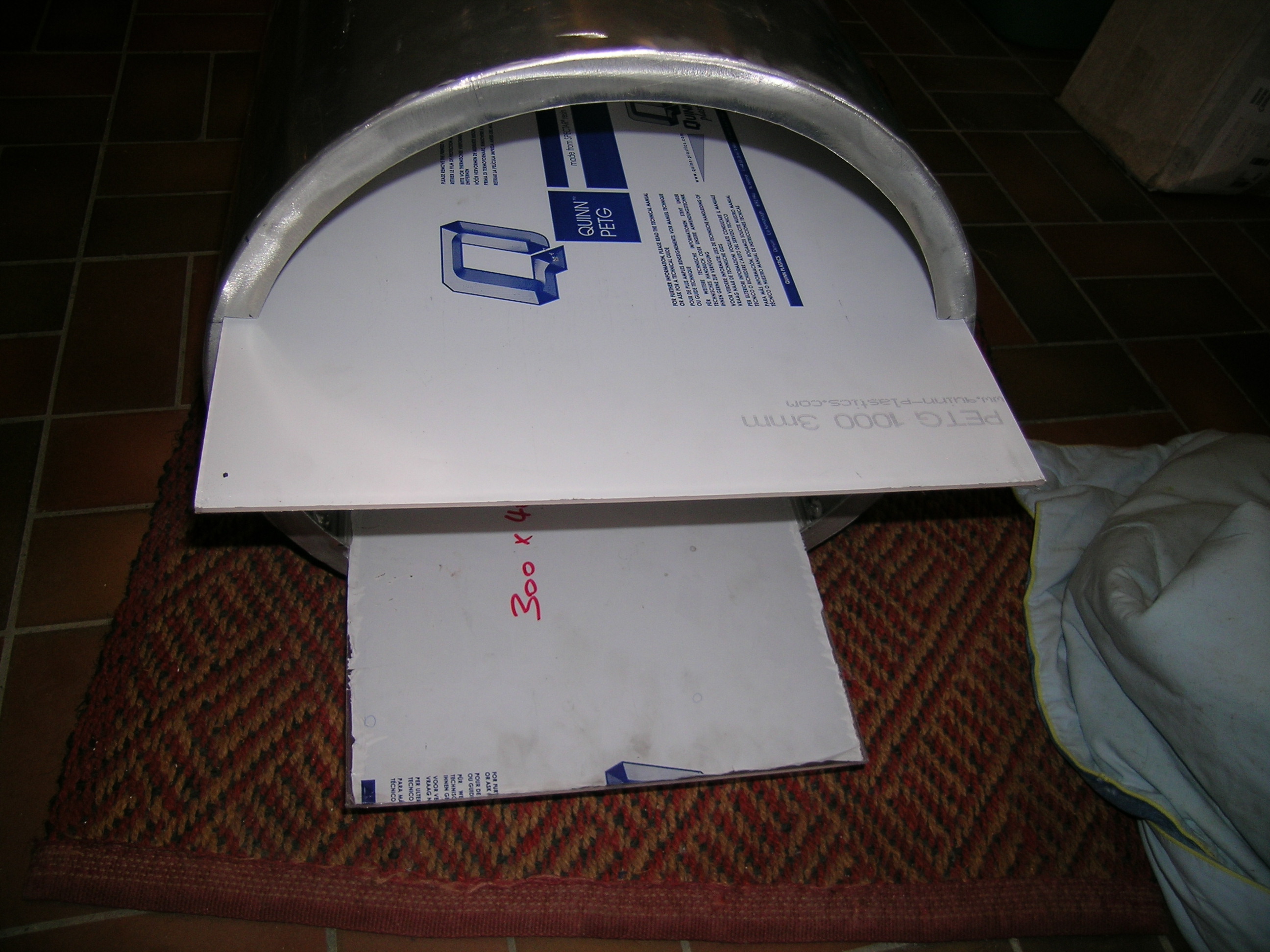

Ich hänge hier gleich noch ein paar Bilder an.
Sry sind nur schnell mit Paint "betextet"
kann leider nicht so schöne CAD-Zeichnungen machen wie besi

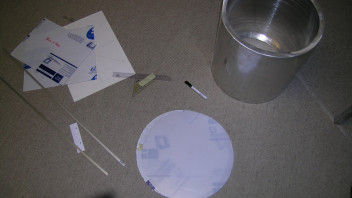

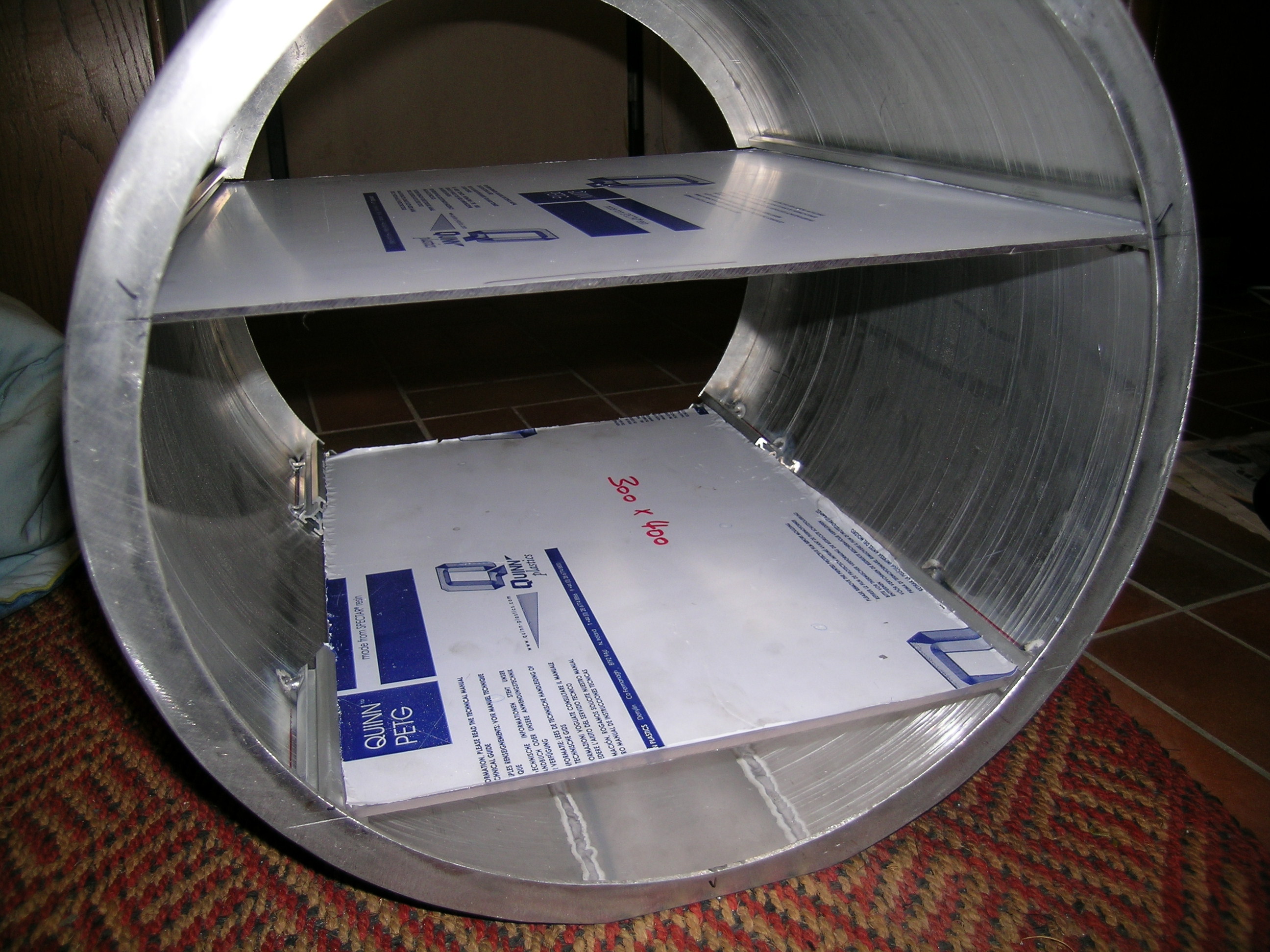

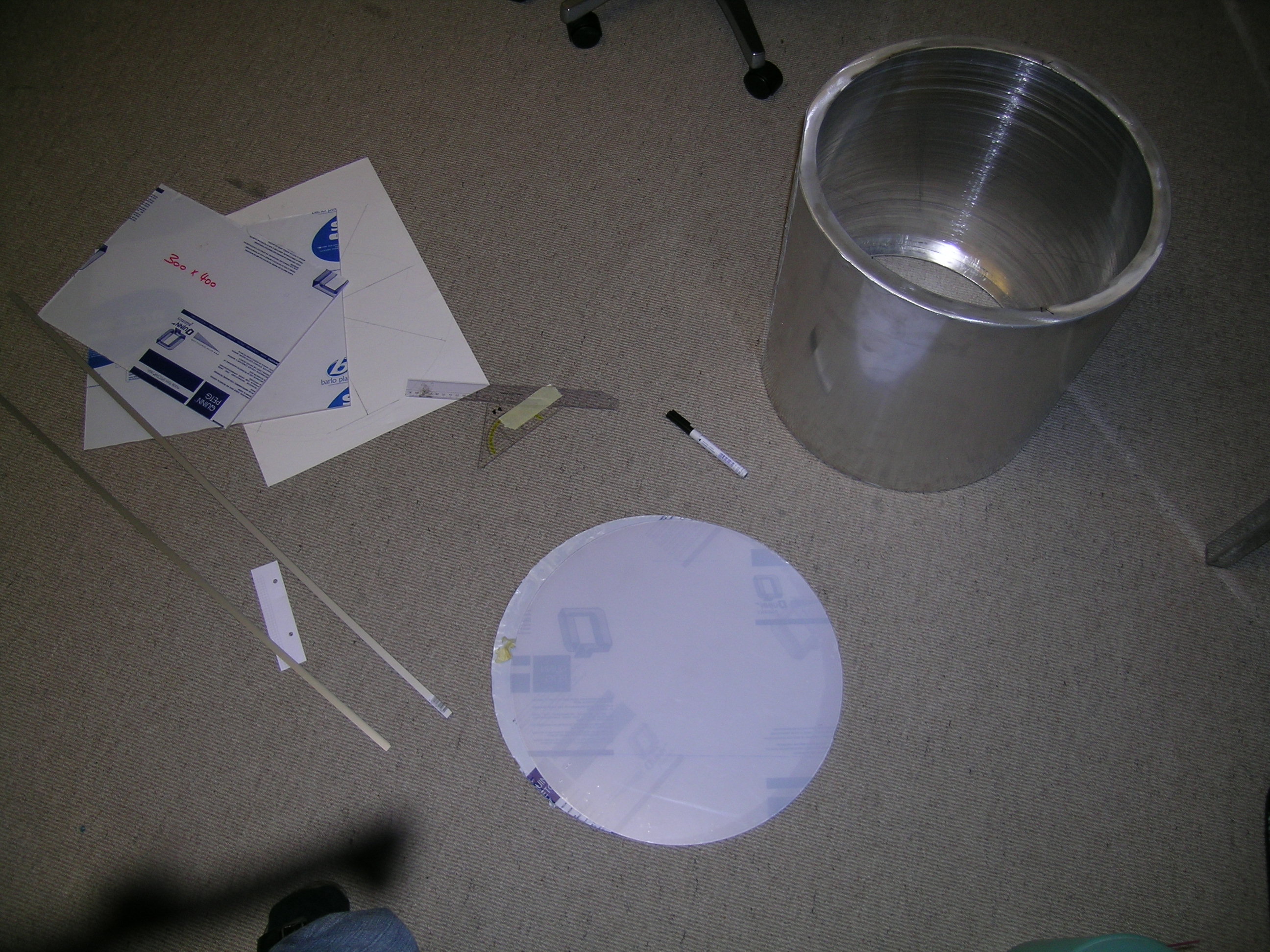

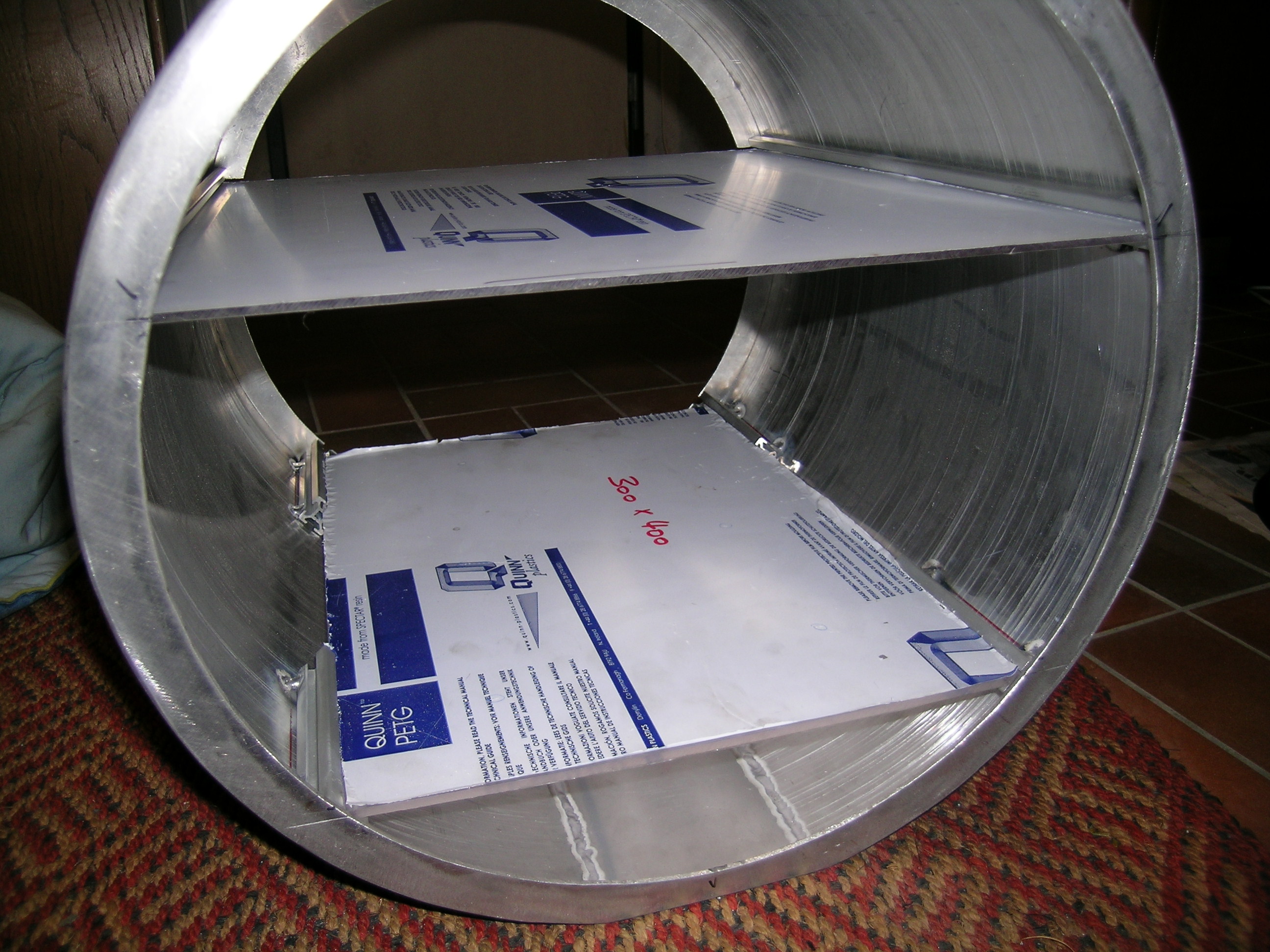

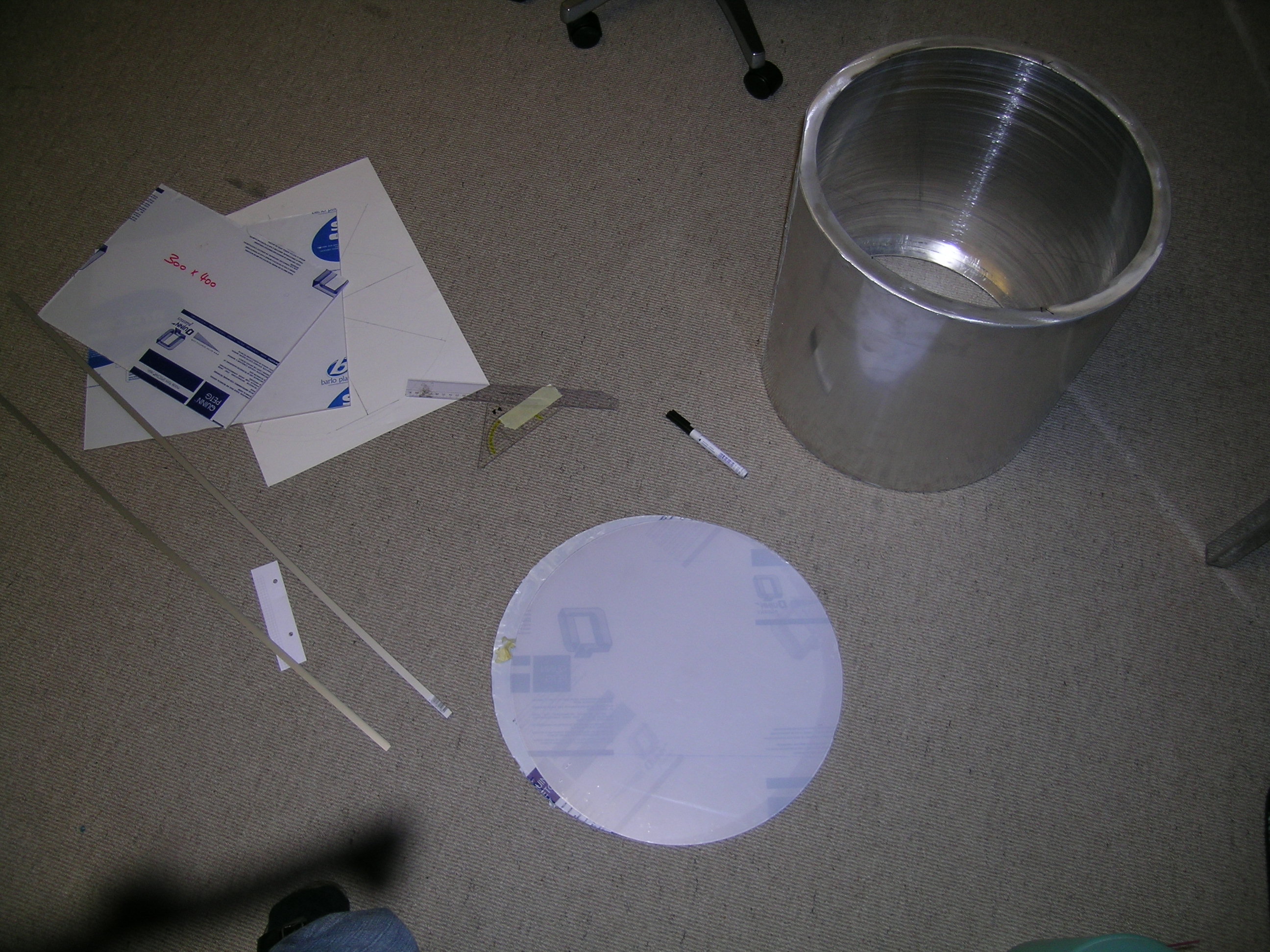

Das Rohr ist auf den bildern noch nicht eloxiert^^
ist wie gesagt gerade in arbeit.

also geschweisst ist schon alles.
nein über den druck hab ich mir keine gedanken gemacht.
Eloxiert und geschweisst wird das ganze in der Victorinox (mein Vater arbeitet dort).
Dadurch wurde mir einige Arbeit abgenommen.
gedichtet wird das ganze entweder mit einem Gumiring oder Silikon (zwischen Vorder-, bzw. Rückseite und Rohr) und mit Silikon im Innenraum.
----->Ich dichte auch die 2te Ebene, also der trockene Ort, ab.
Nur so um auf Nummer-Sicher zu gehen.

Das Silikon ist bis zu 25% verformbar und hält Temperaturschwankungen von -60° bis 180° Celsius aus. Es ist durchsichtig und nicht gut zu erkennen wenn man es nur in dünnen schichten zwischen Metal/Plastik-Streifen sieht.

Das Gehäuse bekommt die gleiche Farbe wie ein schwarzer iPod Nano (nur so dammit man sichs vorstellen kann)

Diese Wochenende steht noch ziemlich viel Schleifarbeit an. Muss zudem noch das Frontlogo (Einschalter) Anfertigen und eine stabile Halterung für Graka und Soundka machen.

Das Parafin Werde ich nächsten Montag bestellen, gleich mit fluoreszierenden Farben.

Und morgen montieren mein Kolege und ich bei ihm noch ne Wasserkühlung^^
zwar nur Fertigteile aber montieren macht ja auch höllisch Spass!

SChönes Weekend euch allen!

nein das mid dem öl durch die Kabel ziehen sollte laut meinem Chemielehrer kein Problem sein.

Ja ich hab scho gedacht ob ich meinen blauen 120mm Lüfter halb im Öl, halb an der oberfläche installieren soll. dammit wäre für wellen gesorgt und die zirkulation gefördert.
Leider gibt es fast keine Position in welcher er nicht die Aussicht auf die schönen Teile (kühlkörper von CPU und soo) verdeckt.

Werde sehr wahrscheinlich noch etwas austüfteln.

Hier noch n kleines video meiner show-Festplatte in betrieb

Hm die Idee find ich ausgezeichnet!!
über so ein richtig grosses Ding hab ich mir noch gar keine Gedanken gemacht

ich könnte eine lüfter mit ca 22cm verbauen. ist zwar nicht so riesig aber doch immer hin ne schöne Grösse als PC-Einbau.
Ich frag mal meinen Vater ob er mir von der Victorinox (da er ja dort arbeitet) ein solches Ding beschaffen könnte. Dorf findet isch sicher was!
Eine weiter Idee wäre den mit Led's zu bestüken und dann per Computer zu steuern:
Oder auch ein bläterchen-Effekt wäre schon wass Tolles!!
so blublub-Balsen die aus dem prozessorkühler heraus strömen^^

Naja mal schön braf am plexi weiter schleifen und nächste Woche auf mein eloxiertes Gehäuse warten *rohrwiederhabenwill*

Danke die habich bereits gesehen.
Wenn ich aber an meine 22cm-chance denke dann wart ich doch lieber noch!

nee das mit dem Lüfter wird eher nix hab jetzt ne stunde über ein paar weitere Gags nachgedacht.
Aus dem ProzessorKühler
(Standart Intel ohne Lüfter, Schwarz, 5 fluoreszierende Kühlrippern vorne, leider noch nicht gemacht :shure)
Werden Bläschen aufsteigen.
Werde mir nächste woche aus nem Qualipet (Tiershop) ne Bläschenpumpe für aquarien holen und mal probieren!

Auch die Frage wie ich die Kabel schön unterbringe ist noch nicht wirklich sauber gelöst. Hab zwar so Fluoreszierneden roten Wickelschlauch aber der ist nicht der Hammer. Wenn ich den Benutze hab ich einfach rechts und links des Mainboards n Fetten Kabelstrang

naja morgen ist sonntag und ich krieg wieder n bissl plexi um die halterungen für Graka und Soundka zu machen. Die sind noch relativ unstabil!

Och joo... muss mir noch Gedanken über ne kleine sound2light-Schaltung machen. Habt ihr Erfahrung in solcheiner?? oder kann ich das über den Paralelport meines Computers steuern? (hab die rote neon da an einen Pin gehängt. solange der spannung drauf hat läuft die ccl, kann ich sehr schnell blinken lasse :D)
