DIY-Lichtersteuerung

Zitat

Der Clou
Ein Clou, den ich mir ausgedacht hab heute, handelt von der Ansteuerung der Lampen. Ich möchte an dieser Stelle noch nicht mehr verraten, aber kurz gesagt geht es um Folgendes: Ein halbes Dutzend Lampen mit genau 2 Knöpfen ansteuern Cool Was ich dazu benötige ist 100 % klar ...

Klick

So tönte es im August 2004. Jetzt, nach 10 Monaten, kann ich endlich die fertige Lösung präsentieren. Herzstück der Lampensteuerung ist das Microcontroller-Board M-Unit Basic von Conrad.

Die komplette Steuerung besteht aus einer Platine, auf die ich den Controller stecken kann, mit diversen Anschlüssen dran, und aus einem Board mit der Leistungselektronik für die 7 Ausgänge. Daneben gibts noch eine kleine Platine mit einer 7-Segment-Anzeige drauf und das ich am Modul einstecken kann.

Ich wollte möglichst alle Komponenten flexibel handhaben können, darum der modulare Aufbau; so ist es auch einfacher alles ein- oder auszubauen später.

Nun aber Pics zur Genüge ...

Platine mit der Leistungselektronik für 7 Kanäle

Hinten kommen die Signale vom Microcontroller rein. Rechts die 12 V-Versorgung. Vorne die Anschlüsse für die Lampen. Die Elektronik besteht im wesentlichen aus Optokoppler und einem Leistungstransistor, also nichts besonderes.

Platine mit dem aufgestecktem Microcontroller-Board

An die zwei Buchsenleisten à 2 Pole kommen die Taster dran. Die 8-polige Buchsenleiste ist für die 7-Segment-Anzeige. Der weisse Stecker vorne ist für die Versorung des Microcontrollers (5 V) und der Leistungsschaltung darunter.

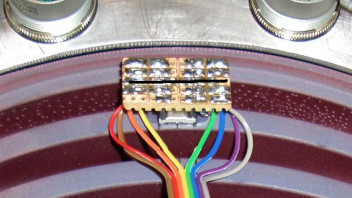

Platinchen mit dem FFC

Das Modul stecke ich auf die 7-Segment-Anzeige

Die 7-Segment-Anzeige

... habe ich hinter der Front eingepasst und dann angeklebt, so dass es durch die Schlitze durchscheint.

Vielen Dank nochmals an OOR, der mir das Programm für den Controller geschrieben hat und einen Prototypen des Leistungsboards gebaut hat

Mit dem linken Taster schalte ich die Positionen durch und mit dem rechten Taster schalte ich die Position an oder aus. Die 7-Segment-Anzeige teilt mir mit, wo ich mich gerade befinde.

Wenn ich z.B. die Lampen 2, 5 und 7 anmachen will, gehe ich folgendermassen vor:
[list=1]
[*]2 x links
[*]1x rechts
[*]3 x links
[*]1 x rechts
[*]2 x links
[*]1 x rechts
[/list=1]

Natürlich könnte ich später mehr als 7 Positionen programmieren, um z. B. ganze Lichtprogramme zu aktivieren. Mit dem Controller könnte ich auch ein Lauftlicht, etc. machen

Nein, ich hatte zu Beginn meinen Onkel gefragt. Er meinte das sei kein Problem für ihn. Dann kam nie ne Antwort und nach ein paar Male nachfragen, teilte er mir mit er habe keine Zeit ... So kam es halt, dass 10 Mt verstrichen. Vor 3 Wochen etwa hab ich dann OOR gefragt und er hat dann innert kürzester Zeit das umgesetzt, was ich wollte. In den letzten 2 Tagen habe ich dann die 2 Platinen gemacht

M-Unit: 50.00
Die ganzen Bauteile: 70.00
Die Programmierplatine mit der Software, die man braucht, um den Controller zu proggen: 30.00
Arbeit von OOR: unbezahlbar
----------------------------------------
Total Mat: 150.00

Hab ich auch gedacht, da noch was dranzumechen

Zitat

Original von OutOfRange
was meinen teil angeht: kein problem.. br@insc@n hatte aber die idee und alles drumherum

@brainscan: kanns sein, dass du die masse auf der 7-segment anzeige garnicht richtig verbunden ist sieht auf dem pic jedenfalls so aus

Nöö, sind 2er Drahtbrücken vorne durch
