Arduino Projekte

mae · 26. September 2013

ja ich glaub ich hab auch schon das Eine oder Andere Quick and Dirty script analysiert

Danke, das werde ich sicher haben

OutOfRange · 27. September 2013

Achja die Sache mit dem Code

Ich mach den meistens (!) schön kompakt und strukturiert... gehöre aber zu der Sorte die keine oder nur wenige Kommentare einfügt (gut meistens schreibe ich das Zeuchs eh für mich und meinen Stil kann ich ja problemlos lesen).

mae · 27. September 2013

Ich habe die Kommentare so detailliert gemacht um mir selber zu erklären was ich machen will und was ich vom Code erwarte.
Die einzelnen Teile verstehe ich zwar, habe sie aber aus verschiedenen Beispielcodes zusammenkopiert und abgeändert.

Irgendwie muss man ja anfangen

mae · 6. Oktober 2013

Heya,
Ich bestelle nochmals Arduinos und Zubehör bei http://www.adafruit.com/
Wenn sich jemand dazugesellen will... Die Bestellung geht am Dienstag raus

rediculum · 25. Oktober 2013

So, meine Frau hat mir für unsere Kinder mein nächstes Projekt in den Kopf gesetzt. Etwas, dass ich bis jetzt noch nirgens gesehen habe.
Wir haben noch ein altes Zellweger Telefon, welches zu einem "Märli Telefon" umgebaut werden soll.
Mit der Drehscheibe, soll man zwischen 10 Märlis "wählen" können, die dann von einer SD im Ohrhörer abgespielt werden sollen.

Komponente:
- Arduino Mini oder Nano
- SD Card Break Out (mit 5Vin falls Mini)
- Elektro-Zeugs

Ablauf:
1. Hörer abnehmen -> Powered on
2. Impulse der Drehscheibe zählen
3. Entsprechendes Audio File wird abgespielt (3.wav, 6.wav, 10.wav, etc)
4. Beim Ende des Tracks muss aufgelegt werden (Power off)
5. Wieder von 1. beginnen.

mae: http://www.banggood.com/buy/arduino.html

mae · 26. Oktober 2013

Das tönt nach einer Herausforderung
Meine Freundin meinte, sie möchte das für unsere Kinder dann auch mal haben

Danke für den Link.
Da wär ich etwas günstiger an die Komponenten gekommen. Jenu nächstes Mal dann.

Cheers
Mae

rediculum · 26. Oktober 2013

Zitat

Original von mae
Meine Freundin meinte, sie möchte das für unsere Kinder dann auch mal haben

jo eh. ich post dann den code, dann kannst du's nachbauen

Hier schon mal die ersten Gehversuche mit dem abzapfen der Impulswahl.

EDIT:
Hier mal der schön dokumentierte Code für die Impulse abzapfen. Der SD Card code kommt, sobald das Break Out gekommen ist.

Spoiler anzeigen

Code

/*
Fairy Tale Phone
by Rediculum
*/
#define IMPULSE_PIN 3 // Digital Pin 3
#define LED_PIN 13 // Digital Pin 13
#define TIME_WAIT 2000 // Timeout of 2sec during dial wheel turns. Sufficient for 10 impulses
int countImpulse = 0;
int timeOut = 0;
void setup() {
pinMode(LED_PIN, OUTPUT); // onboard LED
/*
Turn on internal pullup resistor, because we pull the pin to ground.
When the wheel gives impulse, the contact is opened (no current). That's
when we have a digitalRead = 1.
*/
digitalWrite(IMPULSE_PIN, HIGH);
Serial.begin(57600); // Debug
Serial.println("=== FairyTalePhone 1.0 ===");
// Initialize SD card
Serial.println("Ready to dial");
// Wait here and play tone until the dial wheel has send his first impulse
while (digitalRead(IMPULSE_PIN) == 0) {
delay(1);
}
Serial.print("Counting impulses ");
timeOut = millis() + TIME_WAIT; // set the timeout of millis from now on
// Count all the dialed impulses during the timeout (2sec)
while (millis() < timeOut ) {
if (digitalRead(IMPULSE_PIN) == 1) {
countImpulse++; // Increment the amount of impulses. The wheel pulses with interval of approx 70ms
Serial.print(".");
digitalWrite(LED_PIN, HIGH); delay(70); digitalWrite(LED_PIN,LOW); // Blink LED
}
}
Serial.println(" ");
// If the dial wheel has been turned more than once, we restart Arduino
if (countImpulse > 10) {
Serial.print("Count exceeded 10 (");
Serial.print(countImpulse);
Serial.println("), restarting");
delay(100);
asm volatile (" jmp 0"); // Soft Reset
}
// Begin MP3
Serial.print("Playing fairy tale no ");
Serial.println(countImpulse);
}
void loop() {
// Nothing to do
}

Alles anzeigen

mae · 26. Oktober 2013

nice!

Bin mal gespannt ;-D

mae · 28. November 2013

Hey ReDi

Hast du noch weiter gemacht mit dem Projekt? Nimmt mich wunder (=

Bei mir ists etwas am harzen... Mit dem Arduino Micro geht's. Aber auf dem Trinket bekomme ich es nicht 100% zum laufen.
Irgendwie sind da die Pins teils doppelt belegt. Ist aber noch Work in Progress.

Fände es schade, wenn ich für sowas einfaches tatsächlich einen micro nehmen müsste

rediculum · 28. November 2013

Zitat

Original von mae
Hey ReDi

Hast du noch weiter gemacht mit dem Projekt? Nimmt mich wunder

Ziel wäre es, das Märlitelefon unter den Christbaum zu legen. Ich warte seit Wochen auf den SD Card Break-Out. Ohne den komm ich nicht weiter. Ich hab sogar schon angefangen, Kassetten zu rippen.

Ich checks nicht ganz wo's bei dir harzt. Trinket? Was für ein Trinket?
EDIT: AAAAhhhh soooo. Das Attiny85 Teil! Hammer, das kannte ich nicht

mae · 28. November 2013

Hehe ja. Das Ding würde ja eigentlich reichen für mein Vorhaben.

Pin #0 out fürs Schalten vom Relais (nur Triggersignal)
Pin #1 (Statt Pin 13 mit der Led zusammen) als Speisung für den Sensor.
Pin #2 als Input für den Sensor

Die Pins sind teilweise irgendwie geshared mit der USB Verbindung.

wenn ich Pin2 als Input definiere und messe passiert an diesem Pin nichts... aber an Pin 4 funktionierts (mit Deklaration Pin2)
Ich bin noch nicht ganz so schlau geworden aus dem Teil

Unterm Strich funktioniert die Logik, aber wenn ich mit allem Boote bleibt er hängen weil er auf Pin4 wahrscheinlich einen usberror bekommt. naja. haltet mich jedenfalls beschäftigt ^^

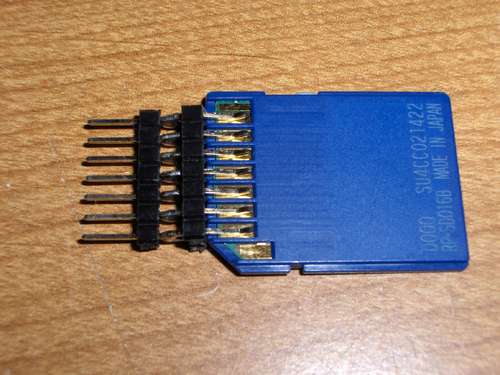

Schau im Anhang, es gibt kleine günstige und in fast jedem Haushalt erhältliche SD Breakouts.

Jetzt machst du das mit einem Adapter microSD zu SD und du kannst noch immer Daten hin und her schaufeln

rediculum · 28. November 2013

Zitat

Original von mae
Schau im Anhang, es gibt kleine günstige und in fast jedem Haushalt erhältliche SD Breakouts.

Jetzt machst du das mit einem Adapter microSD zu SD und du kannst noch immer Daten hin und her schaufeln

Ich hab was ähnliches schon probiert, aber:
a) du musst 3.3V speisen. Break-Outs haben LM7805 onboard.
b) Arduino pro mini hat kein 3.3V out. Nur 5-12V in. Ich müsste ein Nano opfern.
c) die Zuverlässigkeit der Kontakte im Selbstbau ist = 0 da sie nicht gefedert sind. Bei meinem Versuch hat immer wieder 1 Pin keinen Kontakt zur SD gehabt. Dieses Pin-Gebiege ist mir aufn Sack gegangen.

Ich warte lieber auf den zuverlässigen Break-Out. Dann hab ich sicher kein Wackel.

mae · 28. November 2013

Zitat

Original von ReDiculum
Ich hab was ähnliches schon probiert, aber:
a) du musst 3.3V speisen. Break-Outs haben LM7805 onboard.
b) Arduino pro mini hat kein 3.3V out. Nur 5-12V in. Ich müsste ein Nano opfern.
c) die Zuverlässigkeit der Kontakte im Selbstbau ist = 0 da sie nicht gefedert sind. Bei meinem Versuch hat immer wieder 1 Pin keinen Kontakt zur SD gehabt. Dieses Pin-Gebiege ist mir aufn Sack gegangen.

Ich warte lieber auf den zuverlässigen Break-Out. Dann hab ich sicher kein Wackel.

zu a) und b) -> Den Trinket gibts in der 3.3V Variante und kostet < 10.- ... aber er bringt andere Probleme mit sich wie du siehst.
zu c) Ich hätte eben gedacht dass du die Pins an einen MicroSD zu SD Adapter lötest und somit fix verbaust. Da sollte der Kontakt gegeben sein.
Die microSD bzw. deren Kontakte sind dann im Adapter via Feder auch relativ sicher.

Aber ich verstehe dich

ps. ich hätte noch Trinkets übrig. Wenn du was zum ausprobieren oder fix brauchst... Einfach melden.

mae · 28. November 2013

So ich habe mein Problem endlich lösen können -.-

Lediglich ein Punkt ist noch offen... Während dem Einschalten, darf der Sensor nicht angeschlossen sein. Oder zumindest nicht leite... Sonst wird das Relais einmal ein und nicht mehr ausgeschaltet

Kurze Unterbrechung der Stromversorgung = Überschwemmung :/

Spoiler anzeigen

Code

/*
Bewaesserungsautomatik fuer Zimmerpflanzen V1.0 28.11.2013
------------------------------------------------------------------------------------------
Mit Hilfe eines Sensors soll erkannt werden, ob eine Zimmerpflanze noch genug Wasser hat.
Ist dies nicht der Fall, soll über eine Tauchpumpe automatisch Wasser nachgegossen werden.
Hardware:
* Trinket 5V http://learn.adafruit.com/introducing-trinket/
* Relais Board
* Tauchpumpe 12V
Infos:
* Das Relais wird über Pin 0 angesteuert
* Der Sensor ist mit Pin 1 deklariert (haengt aber an Pin #2)
* Auf Pin 3 wird die Spannung von ~5V fürs Messen bereit gestellt
* Das Systemled auf Pin PB1 wird waehrend dem Messen eingeschaltet
Fehler / Probleme:
* Wird der Trinket eingeschaltet waehrend die Messsonde in der Erde steckt,
kann nicht richtig gebootet werden. -> Das Relais wird permanent eingeschaltet!
*/
#define power 3 // Pindeklaration - Spannungsgeber Sensor +5V
#define relais 0 // Pindeklaration - Relias fuer die Tauchpumpe
#define sensor 1 // Pindeklaration - Messpin Sensor -> Entspricht Pin #2
#define led PB1 // Pindeklaration - System LED
const int interval = 30; // Pruefinterval in Minuten -> legt den Inverval vom Loop fest.
const int threshld = 200; // Feuchtigkeitsgrenze -> Wert unterhalb = Bewaessern
const int duration = 3; // Laufzeit der Pumpe in Sekunden je Bewaesserung
void setup(){
// Die Verwendung je Pin wird festgelegt
pinMode(led, OUTPUT);
pinMode(power, OUTPUT);
pinMode(relais, OUTPUT);
pinMode(sensor, INPUT);
}
// Alles was weiter unten steht wird in einem endlos Loop ausgefuehrt
void loop(){
// Sensor und LED werden nur waehrend dem Messen eingeschaltet
analogWrite(power, 255);
analogWrite(led, 128);
delay(1000);
// Sensordaten Lesen 0V = Wert 0, 5V = Wert 1023
// Ist der Sensor komplett im Wasser wird ein Wert von ~750 gelesen
int sensorValue = analogRead(sensor);
// Sensor und LED werden wieder ausgeschaltet sobald das Messresultat bekannt ist
analogWrite(power, 0);
analogWrite(led, 0);
// Erfuellt wenn der gelesene Sensorwert unter den festgelegten threshld Wert faellt
if (sensorValue < threshld) {
// Das Relais wird fuer n Sekunden geschaltet
digitalWrite(relais, LOW);
delay(1000*duration);
digitalWrite(relais, HIGH);
}
// Eine Festgelegte Zeit in Minuten die vergeht bis zum naechsten Messdurchgang
delay(60000*interval);
}

Alles anzeigen

So und nun habe ich genug Arduino für nen Monat :p

gn8

rediculum · 29. November 2013

Zitat

Original von mae
Lediglich ein Punkt ist noch offen... Während dem Einschalten, darf der Sensor nicht angeschlossen sein. Oder zumindest nicht leite... Sonst wird das Relais einmal ein und nicht mehr ausgeschaltet
nug Arduino für nen Monat :p
gn8

hmmmm. Das müsste man durch eine Verzögerung hinkriegen. Kondensator, Widerstand und Transistor oder so müsste das hinkriegen. Könnte dir jetzt aber das nicht gleich berechnen.

Das Trinket hat leider 1 Pin zu wenig für mein Projekt. Ich brauche 6 Pins:
1-4 für SD (MISO, MOSI,CLK, CS)
5 für Audio out
6 für Wählscheibe

PS: schöner code

mae · 4. Dezember 2013

Ich bin noch nicht ganz sicher wie du das mit der Verzögerung gedacht hast Steuerpin fürs Relais -> schaltet über nen widerstand+elko den Transistor? Ich möchte so wenig Bauteile wie möglich hinzufügen.
Aber eben. Es geht einen Moment bis ich die Sachen wieder in die Finger nehme. Habe grad anderswo eine Baustelle offen

ps. danke fürs Kompliment!

pyro · 4. Dezember 2013

Ist das Arduino für so eine simple Füllstandsregelung nicht massiv overskill?
Würde das mit nem Relais und einem Rohr mit Schwimmer und Kontakten im innern. Mehr brauchts nicht.

ruffy91 · 4. Dezember 2013

Zitat

Original von mae
Lediglich ein Punkt ist noch offen... Während dem Einschalten, darf der Sensor nicht angeschlossen sein. Oder zumindest nicht leite... Sonst wird das Relais einmal ein und nicht mehr ausgeschaltet

Tipp: Vertausch power und relais, danach sollte der trinket auch mit dem Sensor in der Erde booten

mae · 5. Dezember 2013

@ pyro,
Das stimmt schon. wie du's geschrieben hast würds funktionieren. Es wäre aber nicht adaptierbar auf unterschiedliche Pflanzen.
Die Eine mag es feuchter als die Andere. Und eine weitere darf die Wurzeln nicht im Wasser haben weil sie sonst anfängt zu faulen.

Es ist vielleicht etwas overkill. Aber es ist genauer ansteuerbar und man lernt was dabei

@ ruffy. Danke für den Tipp.
Ich habe es kurz ausprobiert. Das Resultat ist leider das Selbe... :/

rediculum · 5. Dezember 2013

Zitat

Original von maeund man lernt was dabei

das wichtigste von allem
